E150R വർക്ക് പൊസിഷനറുകൾ

The Features of Work Positioner

  • All these optional standard accessories are available in various special versions.
  • E type is also available in an AISI 304 stainless steel version for use in sterilised areas or food sectors.
  • Powerful motor, battery 12Ah &20Ah. A range of highly maneuverable, lightweight lifts, designed to take the strain out of any lifting job ground level to over shoulder height.
  • Ideal for use in narrow aisles and confined spaces. Perfect for all applications from pharmaceutical to catering, from packing line to food processing, from warehouse to office, kitchens, laboratories, retail outlets and son on.

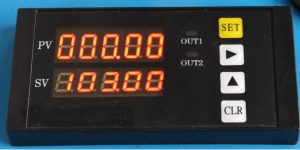

  • Weighing system is also opptional.
  • E series automatic electronic overload protection system ensures safety. maintance free and sealed batteries, automatic charger.

ഇലക്ട്രിക് സ്റ്റാക്കർ ട്രക്കിന് E100R, E150R, E180N, E250N, E300N മോഡലുകൾ ഉണ്ട്, കൂടാതെ വർക്ക് പൊസിഷനറുകൾക്ക് E100W, E150W, E180W, E250W, E300W പോലുള്ള ഭാരം സ്കെയിലുകളുമുണ്ട്.



വീഡിയോ ഷോ:

സ്പെസിഫിക്കേഷൻOther AttachementOperation Guide
ഐ-ലിഫ്റ്റ് നമ്പർ.1551507155150815515091551510155150515515061551511
മോഡൽM100RM200RE100RE150RE180NE250NE300N
തരംമാനുവൽഇലക്ട്രിക്
ശേഷികിലോ (lb.)100(220)200(440)100(220)150(330)180(396)250(550)300(660)
Max.ForkHeight mm (in.)1500(60)1700(67)1500(60)1500/1800(60/70)
Min.ForkHeight mm (in.)130(5.1)
പ്ലാറ്റ്ഫോം വലുപ്പം mm (in.)470x600(18.5x23.6)480x610(18.9x24)470x600(18.5x23.6)
മൊത്തത്തിലുള്ള വലുപ്പം mm (in.)840x600x1830

(33.1x23.6x72)

870x600x1920

(34.3x23.6x75.5)

870x600x1990

(34.3x23.6x78.3)

870x600x1790

(34.3x23.6x70.5)

870x740x1920(2220)

(33.5x29.1x75.5(86.6))

ബാറ്ററി mm (in.)24 വി / 12 അ24V20Ah
മൊത്തം ഭാരംകിലോ (lb.)50(110)60(132)66(145.2)63(138.6)85(187)90(198)105(231)



ദ്രുത മാറ്റ അറ്റാച്ചുമെന്റുകൾ ലഭ്യമാണ്: പ്ലാറ്റ്ഫോമിനെ ബോൾ ട്രാൻസ്ഫർ യൂണിറ്റ്, റോളർ പ്ലാറ്റ്ഫോം, വി ബ്ലോക്ക് അല്ലെങ്കിൽ സ്പിൻഡിൽ, ഫോർക്ക് വിത്ത് ഹുക്ക്, ക്ലാമ്പ് എന്നിങ്ങനെ മാറ്റാം.

വർക്ക് പൊസിഷനർ നിർമ്മാണമെന്ന നിലയിൽ, ഐ-ലിഫ്റ്റ് ഇലക്ട്രിക് സ്റ്റാക്കർ, വെയ്റ്റിംഗ് വർക്ക് പൊസിഷനർ മാനുവൽ വർക്ക് പൊസിഷനർ പ്ലാറ്റ്ഫോം വർക്ക് പൊസിഷനർ, മാനുവൽ ഹൈഡ്രോളിക് സ്റ്റാക്കർ, ലൈറ്റ് സ്റ്റാക്കർ, ഹൈ ലിഫ്റ്റ് ഇലക്ട്രിക് സ്റ്റാക്കർ എന്നിവയും നൽകുന്നു.



Operation Guide of Electric Work Positioner

1) എലിവേറ്റർ: സംക്രമണം, ലോഡുചെയ്യൽ, അൺലോഡിംഗ് എന്നിവയുടെ പ്രവർത്തനം.

1.1 ചരക്കുകൾ ലോഡുചെയ്യുന്നതിനും ഇറക്കുന്നതിനും മുമ്പായി ട്രക്കലുകൾ ലോക്ക് ചെയ്യുക.

1.2 ലോഡുചെയ്യുമ്പോഴും അൺലോഡുചെയ്യുമ്പോഴും ലോഡ് ആകർഷകത്വം ശ്രദ്ധിക്കുക; വ്യതിചലിച്ച ലോഡ് എല്ലായ്പ്പോഴും വിലമതിക്കപ്പെടുന്നില്ല.

1.3 അപകടകരമായ സംഭവങ്ങൾ ഉണ്ടാകാതിരിക്കാൻ ഏകപക്ഷീയമായ അൺലോഡിംഗിൽ നിന്ന് സന്തുലിതാവസ്ഥ ഒഴിവാക്കരുതെന്ന് പരാമർശിക്കുക.

1.4 പൂർ‌ത്തിയാകാത്ത അൺ‌ലോഡിംഗ് ഉപയോഗിച്ച് ലിഫ്റ്റ് നീക്കാൻ‌ ആവശ്യമുള്ളപ്പോൾ‌, അൺ‌ലോഡുചെയ്യാൻ‌ ഇപ്പോഴും ആവശ്യമുള്ള ദേവന്മാരുടെ ആകർഷകത്വം ശ്രദ്ധിക്കുക.

1.5 ലോഡ് ചെയ്ത എലിവേറ്റർ നീങ്ങുമ്പോൾ ഇലക്ട്രിക് വർക്ക് പൊസിഷനറിന്റെ പ്ലാറ്റ്ഫോം ഏറ്റവും താഴ്ന്ന സ്ഥാനത്തേക്ക് താഴ്ത്തുക, സുരക്ഷ ഉറപ്പാക്കുന്നതിന്.

2) എലിവേറ്റർ: മലകയറ്റത്തിന്റെയും അവരോഹണത്തിന്റെയും പ്രവർത്തനം

2.1 എലിവേറ്റർ കുറച്ച് ഉയരത്തിൽ ചരക്കുകൾ കൂട്ടിയിടുകയോ എടുക്കുകയോ ചെയ്യുമ്പോൾ ശരിയായ സ്ഥലത്ത് നിർത്താനും ആവശ്യമായ പ്രവർത്തന ഇടം ഉറപ്പാക്കാനും ശ്രദ്ധിക്കുക.

2.2 ചക്രങ്ങൾ ലോക്ക് ചെയ്ത് പവർ ഓണാക്കുക.

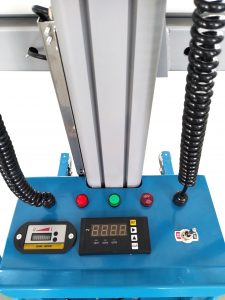

2.3 പാനലിലെ യുപി ബട്ടണിൽ അമർത്തുക, പ്ലാറ്റ്ഫോം ആവശ്യമായ ഉയരത്തിലേക്ക് സുഗമമായി കയറുന്നു, തുടർന്ന് ബട്ടൺ റിലീസ് ചെയ്യുക, പ്ലാറ്റ്ഫോം നിശ്ചലമായി നിൽക്കുന്നു, ഒപ്പം താഴേക്ക് വീഴുകയുമില്ല. വിവിധ സ്ഥാനങ്ങൾ നിരീക്ഷിക്കാനും പ്രവർത്തിക്കാനും ഓപ്പറേറ്റർക്ക് ചലിക്കുന്ന കൈ നിയന്ത്രണ പാനൽ സൗകര്യപ്രദമാണ്.

2.4 സാധനങ്ങൾ അൺലോഡുചെയ്യുന്നതിനോ ശേഖരിക്കുന്നതിനോ ആവശ്യമായ ഉയരം വരെ ഉയർത്തുമ്പോൾ എലിവേറ്റർ പ്രവർത്തിപ്പിക്കുന്നതിനുള്ള ചട്ടങ്ങൾ കർശനമായി പാലിക്കുക.

2.5 റാക്കറ്റിൽ നിന്ന് സാധനങ്ങൾ എടുക്കുമ്പോൾ എലിവേറ്റർ പ്രവർത്തിപ്പിക്കുന്നതിനുള്ള ചട്ടങ്ങൾ കർശനമായി പാലിക്കുക.

2.6 കുറച്ച് ഉയരത്തിൽ അൺലോഡിംഗ് പൂർത്തിയാക്കുമ്പോൾ, പ്ലാറ്റ്ഫോം സുഗമമായി ഇറങ്ങുന്നതിന് SOWN ബട്ടൺ അമർത്തുക; ആവശ്യമുള്ള ഏത് ഉയരത്തിലും DOWN ബട്ടൺ റിലീസ് ചെയ്യാൻ കഴിയും, അതേസമയം പ്ലാറ്റ്ഫോം എലിവേറ്ററിലേക്ക് ഇറങ്ങുന്നത് നിർത്തുകയും അതേ സ്ഥലത്ത് ഒരു പുതിയ ജോലി നിർവഹിക്കുകയും എന്നാൽ വ്യത്യസ്ത ഉയരത്തിൽ പ്രവർത്തിക്കുകയും ചെയ്യും.

2.7 ഓവർലോഡ് പരിരക്ഷണത്തിന്റെ പ്രവർത്തനം കൈവരിക്കാനാണ് എലിവേറ്റർ രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്. റേറ്റുചെയ്ത ശേഷിയുടെ ലോഡ് 25% കവിയുമ്പോഴെല്ലാം, പ്ലാറ്റ്ഫോം ഉയർത്തപ്പെടില്ല, മുകളിലേക്ക് കയറുക, താഴേക്കിറങ്ങുക, വാഹന സംക്രമണം നടത്തുക എന്നിവ എലിവേറ്ററിന് കഴിയില്ല.

2.8 കുറഞ്ഞ വൈദ്യുതി സംരക്ഷണത്തിന്റെ പ്രവർത്തനം കൈവരിക്കുന്നതിനാണ് ഇലക്ട്രിക് വർക്ക് പൊസിഷനർ എലിവേറ്റർ രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്. ലോഡ് ക്ലൈംബിംഗിനും അവരോഹണത്തിനുമുള്ള ജോലികൾക്ക് സെൽ പവർ പര്യാപ്തമല്ലെങ്കിൽ, ബസർ തുടർച്ചയായി 50 സെക്കൻഡ് അലാറം മുഴക്കുകയും തുടർന്ന് പവർ സർക്യൂട്ട് ഇൻഡിക്കേഷൻ ലൈറ്റ് അപ്പ് ഉപയോഗിച്ച് യാന്ത്രികമായി മുറിക്കുകയും ചെയ്യുന്നു (ഓപ്പറേറ്റർ ഈ കാലയളവിൽ പ്ലാറ്റ്ഫോമിനെ ഏറ്റവും താഴ്ന്ന സ്ഥാനത്തേക്ക് താഴ്ത്തും); എലിവേറ്റർ പരിരക്ഷിച്ചിരിക്കുന്നു കൂടാതെ പവർ ഇപ്പോഴും ബന്ധിപ്പിച്ചിട്ടുണ്ടെങ്കിലും കയറുന്നതിനോ ഇറങ്ങുന്നതിനോ ഉള്ള പ്രവർത്തനം അസാധുവാണ്.

3) സെൽ

3.1 ഉയർന്ന പ്രകടനം പെറ്റി മെയിന്റനൻസ്-ഫ്രീ സീൽഡ് അസിഡിക്-ലെഡ് സ്റ്റോറേജ് സെൽ എലിവേറ്ററിന് പവർ നൽകുന്നതിന് തിരഞ്ഞെടുത്തു. കുറഞ്ഞ ഡിസ്ചാർജ് കഴിവ്, സുരക്ഷിതം, എളുപ്പത്തിൽ മ ing ണ്ട് ചെയ്യൽ, മാറ്റം = ഓവർ എന്നിവയാണ് ഇതിന്റെ സവിശേഷത, കൂടാതെ -15ºC ~ 50ºC അന്തരീക്ഷ താപനില പരിധിയിൽ ഇത് ഉപയോഗിക്കാം.

3.2 സെല്ലിന്റെ പ്രവർത്തന ജീവിതം ശരിയായ ഉപയോഗത്തെ ആശ്രയിച്ചിരിക്കുന്നു. കുറഞ്ഞ വോൾട്ടേജിന്റെ അവസ്ഥയിൽ ആവർത്തിച്ച് ഉപയോഗിക്കുമ്പോൾ സെല്ലിന്റെ പ്രവർത്തന ജീവിതം വളരെ ചെറുതാക്കുകയും നിയന്ത്രണ ഘടകം കത്തിക്കുകയും ചെയ്യും. ഇത് കണക്കിലെടുക്കുമ്പോൾ, ഇലക്ട്രിക് നിയന്ത്രണത്തിന്റെ ഭാഗത്ത് കുറഞ്ഞ വോൾട്ടേജ് പരിരക്ഷയുടെ പ്രവർത്തനത്തിലാണ് എലിവേറ്റർ രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്. മുകളിലേക്ക് കയറുന്നതിനോ താഴേയ്‌ക്കോ ഇറങ്ങുന്നതിനായി എലിവേറ്റർ കുറഞ്ഞ വോൾട്ടേജിൽ പ്രവർത്തിക്കുമ്പോൾ, ബസർ 50 സെക്കൻഡ് തുടർച്ചയായി ബീപ്പ് ചെയ്യുകയും വൈദ്യുതി വിതരണം നിർത്തുകയും ചെയ്യും. ഓപ്പറേറ്റർ കൃത്യസമയത്ത് സെൽ ചാർജ് ചെയ്യും.

4) ചാർജർ

4.1 ഉയർന്ന പ്രകടന ചാർജർ എലിവേറ്ററിനൊപ്പം നൽകിയിട്ടുണ്ട്, അതുവഴി സെൽ ഏത് ഹാൻഡി പവർ ടെർമിനലിലും ചാരങ്ങളാകാം. പ്രാദേശിക പവർ നെറ്റിന്റെ വോൾട്ടേജ് ചാർജറിന്റെ ഇൻലെറ്റ് വോൾട്ടേജിന് ആവശ്യമാണെന്ന് ഉറപ്പാക്കുക.

4.2 സ്വിച്ച് ഓഫ് എലിവേറ്റർ പവർ ഉപയോഗിച്ച് ചാർജ് ചെയ്യുമ്പോൾ, ചാർജർ സോഴ്സ് പിൻ, പവർ ടെർമിനൽ സോക്കറ്റ് എന്നിവ കണക്റ്റുചെയ്യുമ്പോൾ, ചാർജറിന്റെ ഉറവിട പവറിന്റെ ചുവന്ന സൂചകം കത്തിക്കുന്നു, ചാർജിംഗ് നില പച്ച സൂചകം കത്തിക്കുമ്പോൾ, സെൽ ചാർജിംഗിന്റെ നിലയെ ടിൻ ചെയ്യുന്നു എന്നാണ് ഇതിനർത്ഥം ; പച്ച സൂചകം മങ്ങുമ്പോൾ, അതിനർത്ഥം സെൽ പൂർണ്ണമായി ചാർജ്ജ് ചെയ്യപ്പെടും എന്നാണ്. സാധാരണയായി, ചാർജിംഗ് കാലയളവ് 10 ~ 12 മണിക്കൂർ എടുക്കും.

4.3Shall the charged cell show low voltage status during heavy duty job, probably the cell is damaged or the charger is in trouble. Warning Use only on plain and smooth floor. Don’t overload, ensure load uniformity. Pay special attention when heavily loaded. Buzzer beeps to alarm cell low, charge in time or the cell shall be damaged. Ensure that the input voltage of the charger complies with local power net voltage.

ഇലക്ട്രിക് എലിവേറ്ററുകളുടെ ഈ ശ്രേണി കൈകാര്യം ചെയ്യാൻ എളുപ്പമാണ്, സുരക്ഷിതവും വിശ്വസനീയവും, ചെറുതും എന്നാൽ ഉയർന്ന കാര്യക്ഷമതയും പരിപാലനവും ഇല്ലാത്ത സ്വതന്ത്ര സെൽ പവർ സപ്ലൈ, വിശ്വസനീയമായ ചെറിയ മോട്ടോർ ചെയിൻ ഡ്രൈവിംഗ്, ഉയർന്ന പ്രകടന പാനൽ നിയന്ത്രണം; ചലിക്കുന്ന ഇലക്ട്രിക് പുഷ് ബട്ടണുകൾ പ്ലാറ്റ്ഫോമിന്റെയോ മറ്റ് ആക്സസറിയുടെയോ മുകളിലേക്കോ താഴേക്കോ ഉള്ള ചലനങ്ങൾ നിയന്ത്രിക്കുന്നു. വർക്ക് പൊസിഷനറിന്റെ ഈ ശ്രേണി പ്രധാനമായും ചരക്ക് പരിവർത്തനം, എലവേഷൻ അല്ലെങ്കിൽ പൈലിംഗ്, അല്ലെങ്കിൽ പ്ലെയിൻ, മിനുസമാർന്ന തറയിൽ ഒരു നിശ്ചിത ഉയരത്തിൽ സാധനങ്ങൾ എടുക്കുന്നതിനും കൈമാറുന്നതിനും ഉപയോഗിക്കുന്നു. ഭംഗിയുള്ള രൂപം, ഉയർന്ന ആർദ്രതയുള്ള അലുമിനിയം അലോയ് പോൾ, സൗകര്യപ്രദവും ചലിപ്പിക്കുന്നതുമായ വൈദ്യുത നിയന്ത്രണം, ഓട്ടോമാറ്റിക്, ലേബർ സേവിംഗ് എന്നിവയുടെ സവിശേഷതകൾ എലിവേറ്ററുകളെ വ്യാപകമായി ഉപയോഗിക്കാൻ സഹായിക്കുന്നു. പ്രത്യേകിച്ചും, നിരവധി ആക്‌സസറികളുടെയും പ്രൊവിഷൻ ഗ്രേഡ് പ്ലാറ്റ്‌ഫോമുകളുടെയും കോൺഫിഗറേഷൻ എലിവേറ്ററുകളെ പ്രത്യേകമായി പരിവർത്തനം ചെയ്യാൻ സഹായിക്കുന്നു മെറ്റീരിയൽ പ്രിന്റിംഗ് ഫാക്ടറികൾ, സൂപ്പർ മാർക്കറ്റുകൾ, ഹോട്ടലുകൾ മുതലായവ പോലുള്ള ചെറിയ നിര ആകൃതിയിലുള്ള വർക്കിംഗ് പീസുകൾ.
